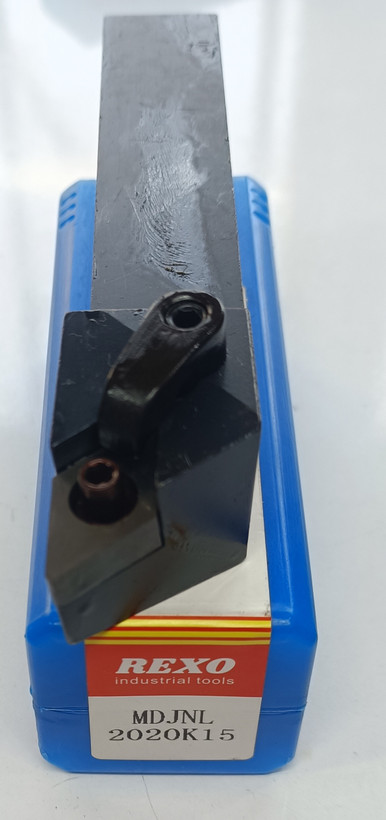

هولدر روتراش چپ MDJNL20*20-K15 REXO
برند
رکسو (REXO
جهت هولدر
چپ
ابعاد شفت
۲۰ × ۲۰ میلیمتر
مدل
MDJNL
سایز پیچ کوزه ای
K15 (بزرگتر از K12، برای تیغههای لوزی ۵۵ درجه
زاویه شفت
۹۳ درجه
جنس
فولاد ۱.۲۳۴۴ با عملیات حرارتی HRC ۵۴-۵۶
تیغههای سازگار
DNMG 1506، DNMG 1504 (سری D لوزی ۵۵ درجه)، همچنین DCMT
نوع گیرش
پیچ از بالا با سر تورکس T25
هولدر MDJNL برای تیغههای لوزی شکل با زاویه ۵۵ درجه (سری DNMG) طراحی شده است. این تیغهها قابلیت تراشکاری خارجی، عرضی و کپیکاری با دقت بالا را دارند. زاویه ۹۳ درجه شفت، امکان نزدیک شدن به شانه قطعه را میدهد. پیچ K15 با قطر رزوه ۶ میلیمتر، نیروی گیرشی بالایی اعمال میکند. این هولدر به ویژه برای ماشینکاری فولادهای زنگ نزن و سوپرآلیاژها توصیه میشود، زیرا تیغه DNMG با زاویه ۵۵ درجه براده را به آرامی برش میدهد. ساختار هولدر به گونهای است که مرکز نوک تیغه دقیقاً روی خط مرکزی شفت قرار میگیرد. سطح نشیمنگاه تیغه سنگ خورده و صیقلی است تا اصطکاک کاهش یابد
-
نقاط قوت: دقت بسیار بالا در موقعیتدهی تیغه (تلرانس ±۰.۰۰۵ میلیمتر). سطح صیقلی نشیمنگاه تیغه که از تجمع براده جلوگیری میکند. پیچ K15 با پوشش مولیبدن دیسولفید که اصطکاک را کاهش میدهد. قابلیت تحمل دورهای بالا به دلیل بالانس دینامیک خوب.
-
نقاط ضعف: تیغههای DNMG نسبت به CNMG گرانتر هستند. همچنین این هولدر برای خشن کاری بسیار سنگین مناسب نیست (حداکثر عمق برش توصیه شده ۴ میلیمتر در فولاد).
در یک خط تولید قطعات دقیق هوافضا (از جنس اینکونل ۷۱۸)، این هولدر رکسو توانست عمر تیغه را ۱۵% نسبت به یک برند آلمانی افزایش دهد (به دلیل گیرش سفتتر و کاهش میکرولرزش). کاربران گزارش دادهاند که پرداخت سطحی حاصل از این هولدر با زبری کمتر از Ra 0.8 میکرومتر قابل دستیابی است. تنها نکته منفی این است که پیچ K15 در بازار قطعات یدکی کمیاب است، بنابراین توصیه میشود چند عدد یدکی همراه هولدر سفارش دهید.
