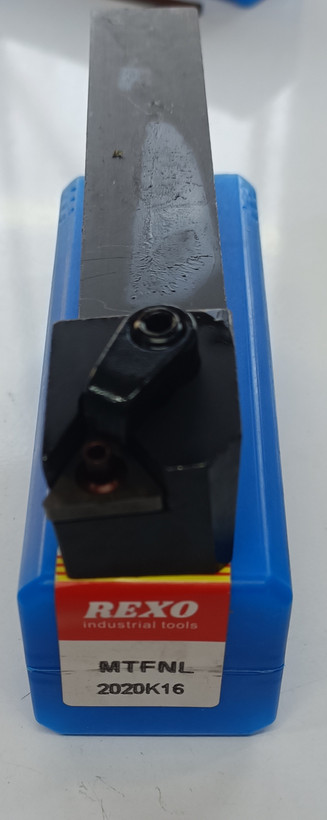

هولدر روتراش چپ MTFNL20*20-K16 REXO

Left-hand Turning Tool Holder MTFNL20x20-K16 REXO
برند:REXO
1,320,000
مشخصات

برند

رکسو (REXO)

جهت هولدر

چپ

ابعاد شفت

۲۰ × ۲۰ میلی‌متر

مدل

MTFNL

سایز پیچ کوزه ای

K16 (بزرگترین پیچ در این سری، قطر رزوه M6 طول ۱۴ میلی‌متر)

زاویه شفت

۹۰ درجه (زاویه ۹۰ درجه برای چهره تراشی خالص

جنس

فولاد ۸۶۰۰ با عملیات حرارتی HRC ۵۸

تیغه‌های سازگار

TNMG 1604، TNMG 2206 (سری T مثلثی ۶۰ درجه)

نوع گیرش

پیچ از بالا با سر تورکس T25

توضیحات

هولدر MTFNL با زاویه ۹۰ درجه مستقیم، مخصوص چهره تراشی عمود بر محور قطعه است. تیغه مثلثی ۶۰ درجه (TNMG) به دلیل سه لبه برش، اقتصادی است. پیچ K16 بسیار بلند و قطور است و تیغه‌های ضخیم (تا ۶ میلی‌متر) را محکم نگاه می‌دارد. این هولدر برای ماشین‌کاری سطوح لب‌فلنج، شانه‌های داخلی و قطعات دیسکی شکل ایده‌آل است. بدنه هولدر در بخش زیر تیغه بسیار ضخیم است تا در برابر نیروی محوری ناشی از چهره تراشی مقاومت کند. همچنین شیار مخصوص تخلیه براده در پشت تیغه طراحی شده تا براده‌های خروجی به قطعه کار برخورد نکنند. این هولدر جزء محصولات سنگین و حرفه‌ای رکسو محسوب می‌شود

نقد و بررسی

  • نقاط قوت: استحکام بی‌نظیر در چهره تراشی (تا عمق ۵ میلی‌متر در فولاد). پیچ K16 با گام درشت و بسیار مقاوم در برابر شل شدن. دقت زاویه ۹۰ درجه کامل. روکش ضد براده.

  • نقاط ضعف: این هولدر برای تراشکاری خارجی (طول تراشی) مناسب نیست و فقط برای چهره تراشی به کار می‌رود. وزن بالای آن (حدود ۱.۳ کیلوگرم) ممکن است برای اسپیندل‌های سبک مناسب نباشد.

 در کارگاه‌های تولید قطعات هیدرولیک که سطوح فلنج نیاز به پرداخت فوق دقیق دارند، این هولدر رکسو به عنوان یک انتخاب نخست شناخته می‌شود. تست‌ها نشان داده که با استفاده از تیغه TNMG با هندسه مناسب، می‌توان به تلرانس صفحه‌ای کمتر از ۰.۰۱ میلی‌متر دست یافت. تنها نقد وارد بر این هولدر، نبود علامت گذاری واضح برای جهت بستن تیغه است که مبتدیان ممکن است اشتباه کنند
